教您潜水搅拌机如何选择功率大小 ，潜水推流器选型参考方法

潜水类搅拌机的选型注意事项
1、每500立方米容积用1KW功率转距要达到60Nm以上，经过实际检验收到效果较好。有的小叶轮快转速则不能达到此效果。
2、圆型池，跑道型池，环型池可以减少10%功率，方型池，长方形池，三角形池则必须增加10%功率，池型越大功率相对可以减小。
3、介质密度每增加10%则功率必须增加30%。
4、方形池、长方形池还可以在叶轮大小、螺旋角、安装位置、进出水口位置等方面来考虑做到无死角或小死角。
5、有关流速的问题，有许多推流用搅拌机，则必须提供原来流速、池型截面、长度等相关数据及要求达到的流速。本公司就能提供相应的产品。这是一个比较复杂的过程。有关选型问题请与供应商联系。
6、潜水搅拌机的安装高度
(1)叶轮直径1米以下池底至搅拌机中心X=叶轮半径+0.7米。
(2)叶轮直径1米以上按半径+1米计算。
(3)可根据池深适当提高或降低安装高度。

潜水搅拌机的实际应用和传统长轴搅拌机相比，QJB型潜水搅拌机的优点在于可产生不同的流向。由潜水搅拌机的不同安装位置，可得到不同效果的多种流动模式。从而在池中创造更好的流动模式，消除搅拌死角。潜水搅拌机所需要的配套功率是按池容积大小，介质的密度、粘度和搅拌介质深度等因素确定的。根据具体情况，可选用一台或多台潜水搅拌机。

特别注意潜水搅拌机必须完全潜入水中工作，不能在易燃易爆的环境下或强腐蚀性液体的环境中工作。为了保证搅拌机在不同池型中的运行高校节能，可参考下列典型的安装形式。

结构特点
混合搅拌系列产品选用多级电机，采用直联式结构，能耗低，效率高；叶轮通过精铸或冲压成型，精度高，推力大，外型美观流畅，结构紧凑。
低速推流系列产品采用摆线针轮减速机，配备功率小，转速低，叶轮直径达，服务面积广。叶轮由聚氨脂材料和铝合金铸成，强度高，耐腐蚀性强，除了具有搅拌的功能外还能兼有推流和创建水流的作用。
潜水搅拌机的电机绕组为F级绝缘，防护等级为IP68级。在污水厂的曝气系统中配合使用，可使系统能耗大大降低，且充氧量明显提高，能有效的防止沉淀。根据工艺要求，直联式潜水搅拌可配备用导流罩。

适用范围
搅拌机在下列条件下应能正常连续运行：
1.最高介质温度不超过40℃；
2.介质的PH值在5~9之间；
3.液体密度不超过1150kg/m3;
4.长期潜水运行，潜水深度一般不超过20m。
性能特点
1.QJB型搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2.叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3.与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
4.电机绕组绝缘等级为F级，防护等级为IP68，选用进口轴承和独有专利的电极防凝露装置，使电机的工作更加安全可靠。
5.两道机械密封，材质为碳化钨一碳化钨。所有外露紧固件均为不锈钢。


潜水搅拌机安装图如下：混合潜水搅拌机 潜水推流器 潜水推进器 QJB0.85

           冲压式潜水搅拌机 铸件式潜水搅拌机

一、冲压式潜水搅拌机 铸件式潜水搅拌机  用途
  中德潜水搅拌机是引进德国潜水电机密封技术研制成功的。经过多年的实践摸索，因其在形式、结构和试验方法上的创新，使得中德潜水搅拌机总体性能达到了国外同类产品的水平。

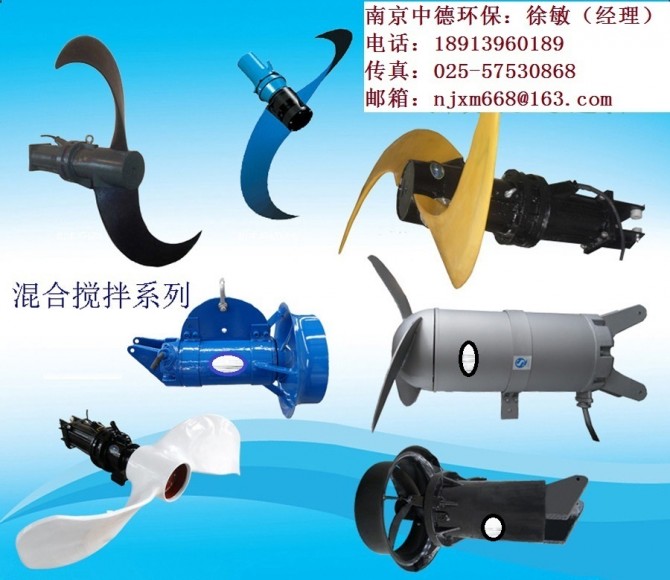

        QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。

        混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角，沟内流速不低于0.1m/s。

        低速推流系列搅拌机适用于工业和城市污水处理厂曝气池污水推流，其产生低切向流的强力水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

五、冲压式潜水搅拌机 铸件式潜水搅拌机表达式：





六、冲压式潜水搅拌机 铸件式潜水搅拌机适用范围 搅拌机在下列条件下应能正常连续运行 1）最高介质温度不超过40℃； 2）介质的PH值在5-9之间； 3）液体密度不超过1.15千克/立方米; 4）长期潜水运行，潜水深度一般不超过20m；   性能参数： 　　搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下。   七、冲压式潜水搅拌机 铸件式潜水搅拌机选型注意事项 潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机最佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定QJB搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。 　　 潜水搅拌器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。

八、冲压式潜水搅拌机 铸件式潜水搅拌机安装系统

潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。 　　 当池深H＜4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定，无需预留孔。 　　 当池深H＞4米时建议采用安装系统Ⅱ，需在池底做一混凝土基础（或钢结构底座）。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定，无需预留孔。安装系统Ⅱ用导向钢绳替代导杆，具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶（如图）的安装条件下更显得操作方便可靠。 　　 客户定货时，请提供池深H及池型图，以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢（或碳钢）制造。安装系统中除导杆或导向钢丝、起吊底座外，多台潜水搅拌机可共用一套起吊装置（用户有特殊要录除外）。 　　 QJB搅拌机的专用安装系统可在无需排出池中污水情况下,能快速安装和拆卸潜水搅拌机; 　　 安装系统Ⅰ只适用池深＜4m,机型为QJB0.85/8-260/3-740C和QJB1.5/6-260/3-980C搅拌机，其中Ⅰ-1可在水平方向和垂直方向进行调节； 　　 安装系统Ⅱ、Ⅲ、Ⅳ、Ⅵ适用于池深≥4m，导杆可沿水平方向绕导杆轴线旋转，最大转角-60°~+60°当池深大于4米时，应在导杆中间增加一支撑架； 　　 支撑架和下托架与池壁、池底均用钢膨胀螺栓固定，无需预留孔； 潜水搅拌机的安装系统材质采用不锈钢和碳钢防腐供选择；

九、QJB潜水搅拌机的安装示意图

◎导杆或导向钢丝应与水平垂直，可采用铅锤校正； ◎吊钩在起吊潜水搅拌机时，叶轮端较水平面上应上仰5°-10° ◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。



选型注意事项：

　　潜水搅拌机的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用流速来确定。根据污水处理厂不同的工艺要求，搅拌机最佳流速应保证在0.15~0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌效果,超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选型前首先确定潜水搅拌机运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。
搅拌机所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。



混合搅拌型：

　　1、根据图B1或表B1确定待搅拌介质的污泥校正系数。
2、根据图B2或表B2确定搅拌池的池型校正系数。
3、按每立方米清水所需耗功5 w，乘以污泥校正系数，再乘以池型校正系数，得出每立方米待混合搅拌介质所需耗功的实际值，再乘以待搅拌介质的体积，得出整池待混合搅拌介质所需的功率。



低速推流型：

　　1、根据图B1或表B1确定搅拌池的池型校正系数。
2、根据图B2或表B2确定待搅拌介质的污泥校正系数。
3、根据搅拌介质初始流速y，通过图B3确定单位流量的耗功。
4、用搅拌介质初始流速y乘以叶轮旋转时所形成的截面积计算出搅拌机的流量。
5、用搅拌机的流量乘以单位流量的功耗，再乘以污泥校正系数和池型校正系数，即可得出整池介质所需的功率。







潜水搅拌机流速图：

　　以下流速场是在清水中，边界水流速度为V=0.1m/s工况下：



运行工况：



低速推流搅拌机系列：
