AR型潜水离心嚗气机
一. 用途:
1. 适用于生活污水,工业污水,畜牧业污水,屠宰污水,制革污水,制药废水,医院污水,印染废水,造纸废水,焦化废水,中水处理,污水管道,氧气沟,或嚗气槽等嚗气处理.潜水式曝气机用于污水处理厂曝气池、曝气沉砂中，对污水泥的混合液进行充氧及混合，以及对污水进行生化处理或养殖塘增氧。进气量为10-825m3/h，增氧能力为0.35-82kgo2/h,电机功率为0.75-55KW.
2. 河道,人工湖泊,公园湖水,人造景观水等净化处理.
3. 海洋,鱼塘等水产养殖业増氧.
二. 特点:
1. 高效溶氧: 独特的混气室设计,吸入大量空气,气水混合均匀,气泡细密,溶氧率高.
2. 充分搅拌: 使氧在水中移动效率高,可保持活性污泥浮游必须之流速.
3. 超低噪音: AR型配有消音器.除吸气口外，其余部分潜入水中运行，噪声小；
4. 安装维护简便:结构紧凑、占地面积小、安装方便；
5. 机电一体,无需鼓风机和土建机房及降噪音处理,节省成本.无需提供气源，省去鼓风机，工程投资少；
6. 特殊叶轮和混气室设计,不易堵塞.沉水喷流式曝气机采用引进德国ABS潜污泵技术，叶轮流道采用无堵塞式，运行安全、可靠。

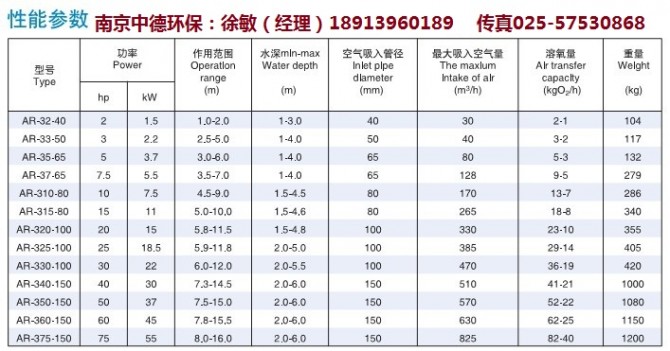

三. 性能参数:
1. 溶氧量:1.50---41KG02/H.
2. 进气量:13---500立方米/小时.
3. 功率: AR型:1.5---30KW.
4. 适合水深:1---6米.
四. 说明:
1. 含17%增值税.
2. 质保一年,长期维修.
3. 本产品和配件常年厂价供应.
4. 若需本产品纸质样本,请来电.
五、构造及工作过程
潜水式曝气机由电机、进气室、射流盘、导叶、底座、进气管和消音器等组成。
沉水喷流式曝气机由潜污泵、混合室、底座、进气管和消音器等组成。
进气管上端为空气吸入口位于水面之上，下端与混合室联通，接通电源后由于叶轮旋转，高速水流从叶轮出口的流出经混合室使之形成负压，因而空气被吸入并与液体混合，混合液从周边出口流出，完成对液体的充氧。

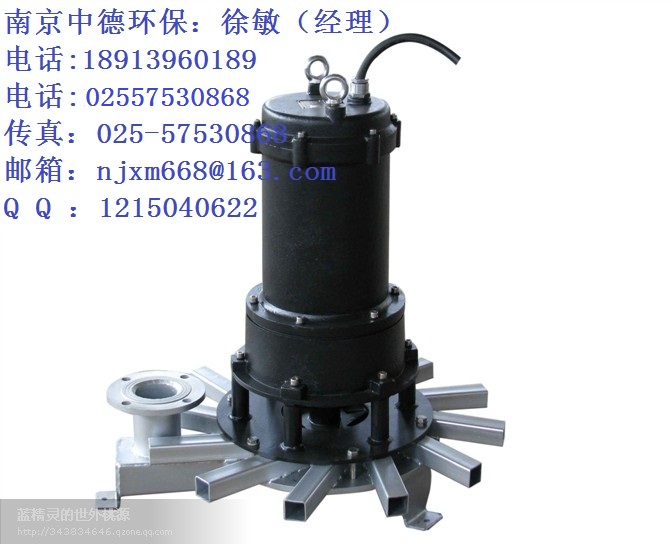

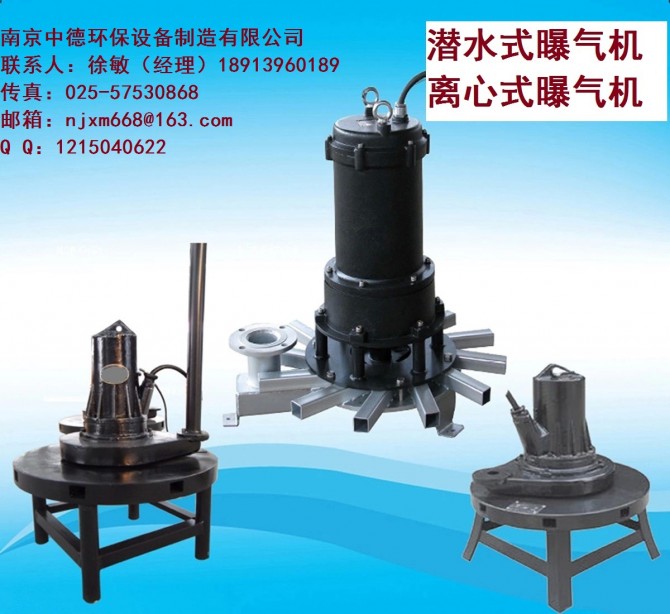

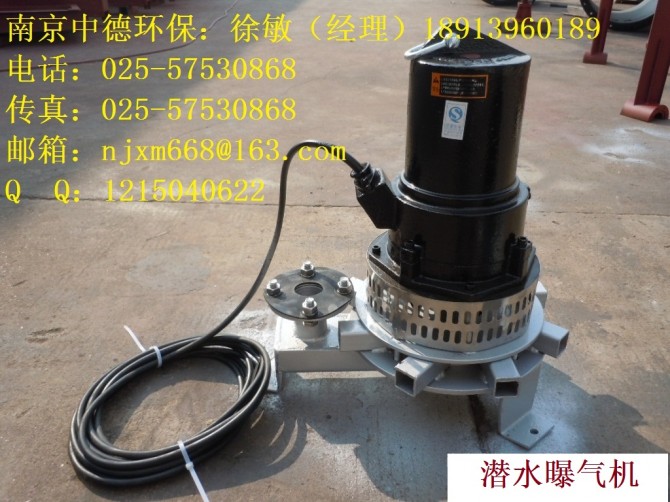

六、产品图片
新型AR潜水曝气机采用独特的水力部件设计，优化叶轮与导叶之间的间隙(小于1mm)，较之老型号曝气机叶轮与导叶之间的间隙(大于5mm)要小许多，
加上独有的星形叶轮设计，放射式水、气混合通道，在高速旋转电机的驱动下，叶轮在水中产生离心力，在离心性力作用下使叶轮周围形成一个负压区，空气通过进气管被吸入，空气和水在混合室内被高速旋转叶轮撕碎，气液湍流混合并高速经扩散通道出来，形成气泡，将空气中的氧气溶入水中。由于水流强力喷射，且星形叶轮把空气泡切割的更细、更小、更密，使得空气泡与待处理液体接触面就更大，空气被剪切成大量微小气泡，极大地提高了传质面积，并形成螺旋状有效水流循环，大量的氧被溶于水中，具有极高的氧利用率。
故障排除方法
|
故障现象
|
原 因
|
清除方法
|
|
动力设备超负荷
|
1进水池不符合要求
2潜水曝气机的叶片绕有杂物
3潜水曝气机的叶片与导叶发生摩擦
4潜水曝气机的转速超过规定值
|
1改善进水条件
2清除杂物，用水清洗
3检查叶片磨损情况，重新调整安装
4调整原动机，使其符合额定转速
|
|
曝气量减少或不曝气
|
1水曝气机的潜入深度过深
2叶轮叶片外圆磨损，或叶片部分击坏
3潜水曝气转向错了
4叶轮松了
5潜水曝气机有杂质堵塞
|
1提高潜水曝气机
2更换叶轮
3纠正旋转方向
4紧固螺钉
5清除杂物，用水清除
|
|
运行有杂音或震动
|
1潜水曝气机的装置基础不够牢固或螺母松动
2叶轮和导叶发生磨擦
3叶轮螺钉松动或叶片部分损坏
4进水状态不稳定
5潜水曝气机有杂质堵塞
|
1加固基础，拧紧螺钉
2检查叶轮与导叶间隙
3拧紧螺钉或更换叶轮
4调整进水状态
5清除杂物，用水清洗
|
|
潜水曝气机不能启动或熔丝熔断
|
1绕组、接头或电缆断路
2潜水曝气机堵塞
3漏电或漏水
4短路
|
1用欧姆表检查
2切断电源，清除杂物
3检查绝缘，低于规定值，必须进行烘干
4检查维修后使用
|
|
潜水曝气机起动后断路器、过载器断开
|
1电压低
2电压高
3电机接线不对或接头混淆
4控制柜电器故障
|
1暂时不使用或因为线路过长引起降压，应加粗电源线
2装变压器，将电压调至规定值
3调整接线和接头
4检查并更换电器件
|
